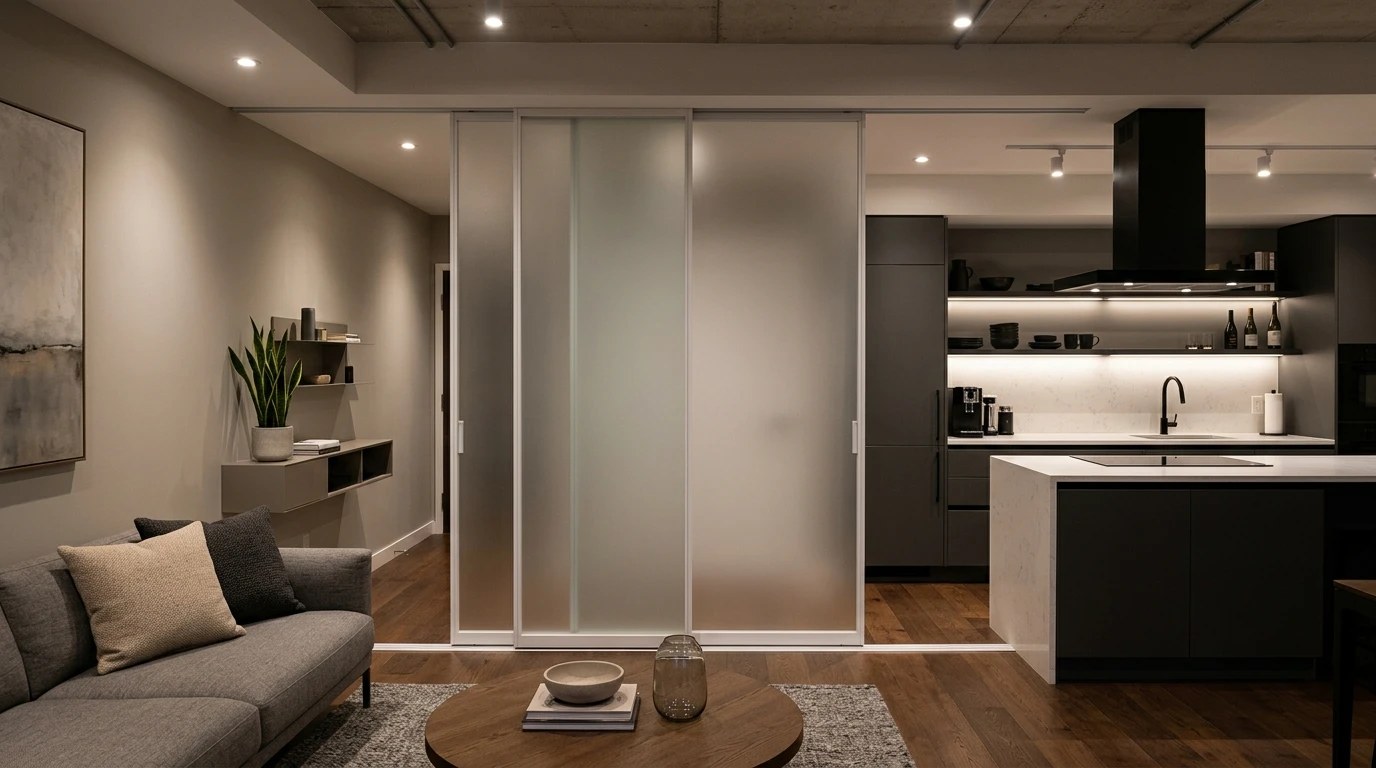

Внутреннее устройство раздвижного механизма

Три узла, из которых состоит раздвижная система

Когда клиенты приходят к нам с вопросом «а что там внутри, за декоративной накладкой сверху», мы обычно раскладываем механизм на три части. Первая — роликовая каретка, блок с колёсиками, который крепится к верхнему торцу полотна и берёт на себя весь его вес. Вторая — направляющая, металлический профиль, по которому каретка едет; именно она определяет, будет ли ход ровным или полотно начнёт вилять из стороны в сторону. Третья — демпфер плавного закрывания, узел, который в последние сантиметры хода гасит скорость полотна, чтобы оно не хлопало о стену или о соседнюю створку.

По отдельности ни один из этих узлов не заметен — его закрывает декоративный короб или ниша в потолке. Но именно от их совокупного качества зависит то, что клиент чувствует руками каждый день: лёгкость хода, отсутствие скрипа, ровное прилегание полотна к упору. Дешёвая замена любого из трёх узлов на несколько лет вперёд превращается в перекос, шум или заедание — даже если профиль и стекло были выбраны безупречно.

Мы намеренно не выносим эти узлы в отдельную «опцию повышенного класса» — на наш взгляд, экономить на механизме и потом переплачивать за выезд мастера для регулировки нелогично. Поэтому во всех классах конструкций, которые мы собираем, используется один и тот же проверенный узел каретки и направляющей, а разница между классами касается профиля, стекла и отделки полотна, а не того, что удерживает это полотно в движении.

Роликовая каретка: сердце механизма

Каретка — это не один ролик, а узел из двух-четырёх колёс на подшипниках, заключённых в стальной или алюминиевый корпус. От материала самого ролика зависит многое: колёса из плотного капролона или полиамида с закалённым стальным сердечником катятся почти бесшумно и не оставляют следов на направляющей, тогда как дешёвые ролики из мягкого пластика довольно быстро протираются и начинают греметь.

Второй важный момент — тип подшипника внутри ролика. Мы используем закрытые шарикоподшипники, защищённые от пыли и мелкого мусора, которые неизбежно попадают в направляющую при обычной эксплуатации квартиры или офиса. Открытый подшипник без пыльника работает первые месяцы так же гладко, но уже через год-полтора начинает подклинивать — именно поэтому «на ощупь» в шоуруме отличить хорошую каретку от посредственной почти невозможно, разница проявляется только в динамике использования.

Третий фактор — распределение нагрузки. Тяжёлое стеклянное полотно триплекс толщиной 10 мм требует минимум двух кареток с усиленным корпусом, рассчитанных на нагрузку с запасом, а не впритык по паспортной массе. Запас нужен не «на всякий случай» — он компенсирует динамические нагрузки в момент резкого открывания, которые в разы превышают вес полотна в состоянии покоя.

Направляющая: не менее важна, чем ролики

Направляющая — это профиль, чаще всего алюминиевый, с рабочей поверхностью, по которой катится ролик. Хорошая направляющая анодирована или имеет твёрдое защитное покрытие: это делает рабочую канавку устойчивой к истиранию, ведь именно по ней тысячи раз в год проходят колёса каретки. Если покрытие мягкое или отсутствует, канавка постепенно разбивается, зазор увеличивается, и полотно начинает люфтить из стороны в сторону — то самое ощущение «расшатанной» двери, которое обычно списывают на плохой монтаж, хотя причина в материале направляющей.

Второй момент — точность монтажа. Даже идеальная направляющая работает плохо, если она закреплена с отклонением от горизонта: полотно будет самопроизвольно скатываться в одну сторону или, наоборот, требовать усилия для сдвига. У нас направляющую выставляют по уровню на этапе черновой подготовки проёма, а не «на глаз» после того, как отделка уже готова — это тот случай, когда инженерная подготовка важнее эстетики видимой части системы.

Третий момент, о котором редко задумываются на этапе выбора, — ремонтопригодность направляющей. Если рабочая канавка со временем всё же изнашивается, у качественной системы предусмотрена возможность точечной замены вставки направляющей без демонтажа всей конструкции и без вскрытия отделки потолка или пола. У дешёвых аналогов направляющая часто выполнена цельной деталью с коробом, и любой ремонт превращается в замену узла целиком.

Демпфер плавного закрывания и ресурс в 100 000 циклов

Демпфер — узел, который многие воспринимают как опцию для комфорта, хотя на деле он напрямую защищает ресурс всей системы. Внутри демпфера — поршень в гидравлическом или пневматическом цилиндре: в последние несколько сантиметров хода он принимает на себя кинетическую энергию полотна и гасит её плавно, а не резким ударом о стену или ограничитель. Без демпфера каждое резкое закрывание — это микроудар, который постепенно расшатывает крепление каретки к полотну и разбивает упор в направляющей.

Именно совокупность качественной каретки, твёрдой направляющей и рабочего демпфера даёт тот ресурс, который мы закладываем в расчёт конструкции — от 100 000 циклов открывания-закрывания без потери плавности хода. Если условно считать 10–15 циклов в день для активно используемой межкомнатной двери, такого ресурса хватает на пару десятков лет эксплуатации без замены механизма, а не только без замены полотна.

Отдельно стоит сказать про экономию площади — раздвижная система не требует зоны для распаха полотна, а значит мебель можно расставить вплотную к проёму. По нашим наблюдениям, именно это, а не только эстетика, чаще всего становится решающим аргументом при выборе раздвижной двери вместо распашной в компактных квартирах.

Как отличить качественный механизм от дешёвого аналога

На витрине или на фото в интернет-магазине хороший и плохой механизм выглядят почти одинаково — разница скрыта внутри корпуса каретки и в составе сплава направляющей. Есть несколько практических признаков, на которые мы советуем смотреть при выборе подрядчика или при сравнении смет.

Во-первых, вес каретки в руках: качественный узел со стальным сердечником ролика и полным корпусом ощутимо тяжелее пластикового аналога такого же размера. Во-вторых, звук хода: попросите продемонстрировать образец в движении — глухое, ровное шуршание говорит о закрытом подшипнике, а дребезжащий или скрипящий звук почти всегда выдаёт открытый подшипник без защиты от пыли. В-третьих, гарантия именно на механизм, а не только на профиль и стекло — производитель, который уверен в ресурсе своих кареток, обычно даёт на них отдельный гарантийный срок, а не общую формулировку «гарантия на изделие».

И, наконец, стоит спросить, кто именно собирает и настраивает механизм — если это делает тот же цех, что производит профиль и режет стекло, есть кому отвечать за работу узла в комплексе. Если каретки закупаются отдельно у случайного поставщика и просто устанавливаются монтажной бригадой без настройки, отвечать за долговечность узла в итоге оказывается некому.
